Barfuss Atomic Punk in American Standard

HSS Wiring / EVH
Made in Germany. Ein schönes Projekt beschert mir diese Schaltung(en). Die Herausforderung besteht schlicht darin, einen 'full size' Humbucker mit zwei 7ender Single Coils so zusammen zu schalten, dass alle 5 Positionen der Gitarre klingen.

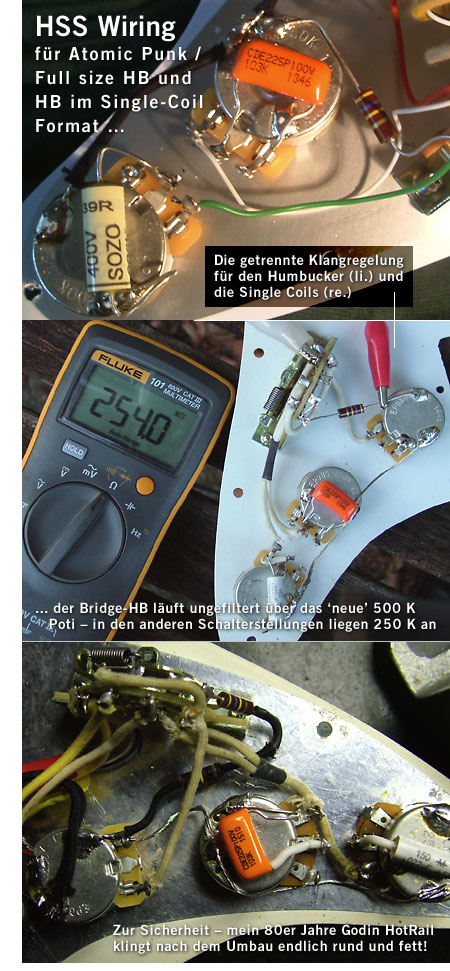

Der Humbucker erhät eine 500K Volume- und Tonregelung, die Single Coils erhalten eine Kompensation, die ihnen die 'normalen' 250K Poti Werte liefert. In der Regel schließe ich den Halspickup an das zweite Tonpoti an, der mittlere SC bleibt ungeregelt.

EVH: Anlass zu den Überlegungen war die Aufgabe, einen 'Atomic Punk' von D. Barfuss mit zwei Fat 50ties Fender Single Coils in einer American Standard unter zu bringen – die Ergebnisse sind als Soundbeispiel zu hören.
Die Schaltung kann sowohl jeden anderen gewünschten Humbucker bedienen, als auch von der Klangregelung ausschließen; damit bekommt dieser Sound noch etwas mehr Biss. Die beiden SCs werden dann ganz 'normal' an die übliche 7ender-Schaltung angeschlossen. Soweit JK.

<< Potis | Elektrik

Wiring for full size humbucker with single coils

Nachtrag 20121207: Die Schaltung funktioniert auch für ALLE Humbucker, die im Single-Coil Format als typische Rock-Bridge-Abnehmer angeboten und eingebaut werden; das Know-How zu diesem Trick gibts im Web ... ich habe nur den Verdacht, dass es bisher niemand in ernst zu nehmende Gitarrenelektrik umgesetzt hat. Danke an die meiner Kunden, die das Vertrauen hatten, mich dies ausprobieren zu lassen – höre Soundfiles. JK

<< nach oben

HSS Wiring für Strat
kombiniert 2x Single Coil mit 1x Humbucker


Sounds

Crazy | D. Barfuss Clean
In dem 'cleanen' Soundfile ist am Ende der Groove mit dem mittleren SC und dem Humbucker gespielt
© J. Knoop, 2016

Setup:
ESP 400 Strat mit GODIN HotRail und D. Barfuss Single Coils
Marshall 18W 'handbuilt', Boss '63 Fender Reverb und Tube Driver

Crazy | Fat 50ties Clean
In dem 'cleanen' Soundfile ist am Ende der Groove mit dem mittleren SC und dem Humbucker gespielt
© J. Knoop, 2015 | WOW

Setup:
US AmStd Strat mit Atomic Punk, Fender Fat 50ties Single Coils
Marshall 18W 'handbuilt', Boss '63 Fender Reverb und Gov'ner

HSS Wiring + Switch
zum Einbau eines full size Humbuckers oder HB im Single-Coil Format – Komplettes Wiring inkl. Switch und Single Coil Compensation

Preis EURO 105,-

EVH für Strat
Komplett vorverdrahteter Atomic Punk und Potiset / 5-Wegeschalter mit geteiltem Tonestack für den Anschluss an die 2 verbleibenden Single Coils

Preis EURO 209,-

Dito Rechtshand verdrahtet
Wie oben oder unten, jedoch mit 500K / 250K log 'regular taper' Potis

Weitere Optionen: Auf Anfrage.

Wenn in dieser Schaltung ein Coil-Split gewünscht ist, wird der Einsatz eines 4-Ebenen Megaswitches nötig. Vorstellung unter HSH Wiring >>
