Zutaten und Einbau:
4x 500 K linear taper Push-Pull oder Push-Push Potis, 2 Humbucker 4-adrig, Kondensatoren. Litze, Lötwerk, Kleinwerkzeuge und etwa 1/2 Flasche Rotwein zur Herstellung zwischenzeitlicher Gelassenheit.
für Fender® Gitarren
ABM / CALLAHAM / RAW VINTAGE
Bodies und Hälse
Pickguards, Plastics
Hardware | Tuner
Fender® Gold Hardware
Elektrik | Pickup's
Strat Wiring Harness
HSS Wiring / EVH
HSH Wiring
Tele Wiring Harness
und andere Gitarren
Potis | Elektrik
Gibson Wiring Harness
SLASH AfD-Wiring
Jimmy Page Wiring
Wraparound Bridges
Koffer

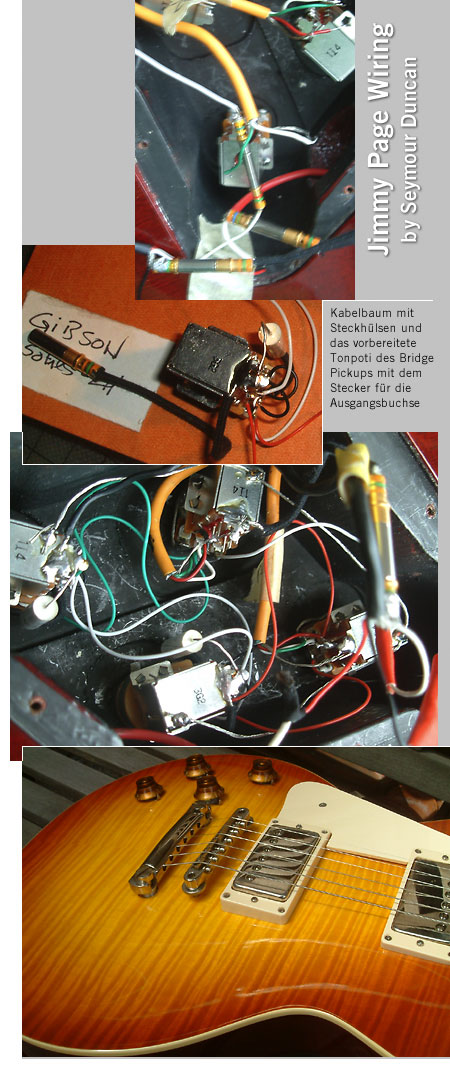

1. Nach dem Ausbau der alten Verdrahtung erhält der Kabelbaum Steckhülsen an den beiden Erdungsstellen (Toggle und Buchse) und desgleichen für die Signalwege zum Toggle. Die Gegenstücke werden an die losen Enden im Elektrikfach angelötet (s. Bild oben).
2. Die Tonpotis werden mit den notwendigen Brücken versehen und erhalten längere Enden zum Anschluss an die Volumepotis sowie ihre Querverbindung und die Kondensatoren. Bei den Volumepotis wird die Masseverbindung eingelötet und jeweils ein Stück Litze
mit dem Gegenstück zum Kabelbaum angebracht, dito sind die Masseverbingungen zu Buchse und Toggle vorzubereiten (im 2. Bild das vorbereitete Tonpoti des Brige-PUs mit dem Masseanschluss der Buchse).
3. Da das Volumepoti des Hals-Pickups am schwierigsten zugängig ist (spätestens! an dieser Stelle kommt der Rotwein zum Einsatz), schließe ich dieses zuerst an, und baue danach gegen den Uhrzeigersinn die anderen Potis ein.
4. Der Kabelbaum kann mit den Steckhülsen angeschlossen werden; die Signalwege werden vorsichtshalber abisoliert. Zuletzt wird noch die Masseverbindung über die Potis gelegt - fertig. Im mittleren Bild ist die Schaltung komplett eingebaut.
Anmerkung: Auf dem US-amerikanischen Markt gibt es diverse 'komplett' verdrahtete Wirings für etwa 125 USD exkl.Zoll und 19% MwSt. zu kaufen. Die Bausätze sehen klasse aus nur ist mir nach dem jetzigen Projekt schleierhaft, wie man diese unfallfrei in ein Elektrikfach transplantieren soll ...
JKnoop 2015-01-26
parts > gibson lefthand parts
Jimmy Page Wiring Harness
Made in Germany. Mit den Aufgaben wächst das Angebot! Der Auf- und Einbau dieser Schaltung erfordert etwas Erfahrung im Umgang mit dem Lötkolben. Da ein guter Teil der Arbeit an und in der Gitarre stattfindet, baue ich kein komplettes Harness, sondern eine Vorbereitung mit den nötigen Anschlüssen.
Das Wiring ist identisch mit dem Jimmy Page Wiring >> von Seymour Duncan. Bei dieser Version werden im Gegensatz zu dem 'traditionellen' Coil-Split die Spulenverbinder nicht gegen Masse sondern gegen den Signalausgang des Humbuckers geschaltet das Ergebnis ist ein lauter Single Coil Ton, der kaum leiser aus der gitarre kommt als der full size HB.
Bitte beachten: Für die Lefthand-Verdrahtung wird mit der Verwendung von 500K linearen Potis ein Kompromiss geschlossen; die Regelung der Gitarre reagiert etwas träger als gewohnt. Bei der regulären GIBSON-'Schaltung benutze ich logarithmische 500K P-P Potis. In jedem Fall sind die Potis vermessen und 'richtig' gesetzt damit werden Charakter und Balance der Pickups optimal unterstützt.
Jimmy Page Wiring
für Les Paul
nach Seymour Duncan
Lefthand
Gewichtetes 500K linear Potiset Push-Pull oder Push-Push, 0,022µF 250V Mallory 150s*, für den Einbau vorbereitet inkl. Steckhülsen zum stressfreien Anschluss des Kabelbaums
Preis EURO 119,-
Denkbar andere Optionen nach Rücksprache
GIBSON regular / Rechtshand verdrahtet
Wie zuvor, jedoch mit 500K log Potis
Preis EURO 119,-
Einbau Ab EURO 60,-
Vintage - non RoHS
Wie zuvor, mit NOS 0,022µF 400V Kodensatoren PIO K40Y-9** aus russischer Produktion
Preis EURO 135,-
Woman Tone - non RoHS
Wie Vintage hier wird für die Bedämpfung des Neck-Pickups 0,015 µF benutzt. Die Potikombi ist auf diesen Sound abgestimmt.
Preis EURO 129,-
** Diese Kondensatoren entsprechen im Aufbau der Technologie der legendären Caps, die Gibson 1952 bis ca. 1970 in seine Gitarren eigebaut hat
Weitere Optionen: Mit lediglich 2 P-P Potis kann entweder das Coilsplitting oder die 2. Hälfte der J. Page Verdrahtung (Parallel, in Serie, Out-of-Phase der PUs) realisiert werden. Vorteil: die Schaltung kann über die Volumenpotis erfolgen, als Tonregelung steht hier das Gibson 50ties Wiring (und für die lefthand-Version auch 500K reverse taper Potis) zur Vefügung. Bitte Anfragen!
