EU Bestimmungen und Konformität

Ein Teil der hier vorgestellten Komponenten entspricht ausdrücklich nicht geltendem EU-Recht.
Die geforderte RoHS-Konformität ist insbesondere für 'klingende' Teile wie die K40Y-9 PIO Caps nicht gegeben - diese Wirings dürfen u. a. nicht in neue Gitarren eingebaut werden, die für den gewerblichen Verkauf bestimmt sind.
Daher sind sie ausschließlich für Reparatur und Restauration an Gitarren vorgesehen, auf die die aktuelle EU-Richtlinie 2002/95/EG Artikel 2, Abs. 3 nicht anzuwenden ist.. Dies gilt für Instrumente, die vor dem 1. Juli 2006 in Verkehr gebracht worden sind.

Privatpersonen sind in Gebrauch und Verarbeitung dieser Komponenten frei.

parts > strat wiring harness

Wiring Harness Stratocaster®
Made in Germany. Ich fertige die Verdrahtungen auf Anfrage an – mit 250K audio reversed taper Potis. Es sind z. Zt. die einzig lieferbaren Potis mit dem authentisch 24mm Gehäuse und dem 'richtigen' Taper. Die Sets enthalten den Kondensator und die Masseverbindung zwischen den Potis.

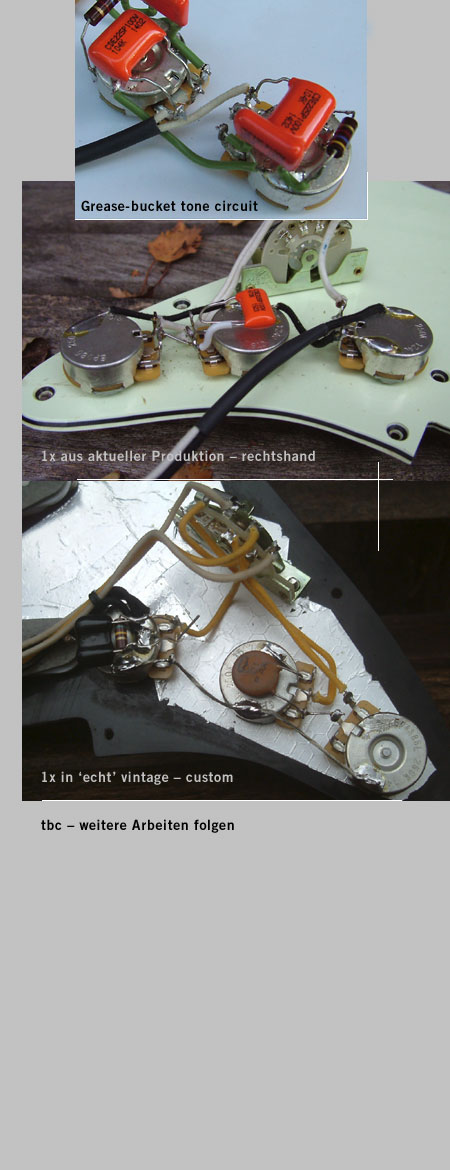

Die Abb. sind beispielhaft – hier meist mit eingebautem Switch im fertigen Pickguard. Die Erdung kann auf Wunsch auch als 'bare wire' gemacht sein. Der Aufpreis für den zusätzlichen Einbau eines US CRL 3- oder 5-Way Switch und die Anschlüsse zur Ausgangsbuchse und Federkralle beträgt EURO 29,90

NEU: Ich biete Harnesse / komplette Verdrahtungen mit Switch ab sofort mit verschiedenen Abstimmungen an. Info dazu folgt. Als Vorschau habe ich eine kurze Argumentation für den Einbau meiner Harnesse geschrieben (engl.) – WHY? A short 'about' wiring harnesses >>

<< Elektrik | Pickups

<< nach oben

Wiring Harness für Strat®

Standard Orange Drop - RoHS
Vermessenes CTS 250K Potiset, clothwire grounded. 0,047µF Orange Drop 225P Kodensator, bleifreies Lot

Preis EURO 49,-
Lomplett mit 5-Wege Schalter und allen Anschlüssen EURO 89,-

* Die Orange Drops sind klingend eine sehr gute Wahl – deshalb biete ich hier keine weiteren Optionen an.


Vintage - non RoHS
Matched CTS 250K Potiset, clothwire grounded. NOS 0,01µF 200V Kodensator PIO K40Y-9** aus russischer Produktion

Preis EURO 52,-
Lomplett mit 5-Wege Schalter und allen Anschlüssen EURO 92,-

** Diese Kondensatoren entsprechen im Aufbau der Technologie der legendären Caps, die Fender bis 1961 in seine Gitarren eigebaut hat. Später wurden dann Ceramic Discs verwendet.

Set Potiknöpfe für US-Achsen
3 Stck. von Rockinger / Göldo EURO 4,50
dito Fender / Allparts EURO -,--

Fragen dazu gerne telefonisch – options may appear weird, please ask!
